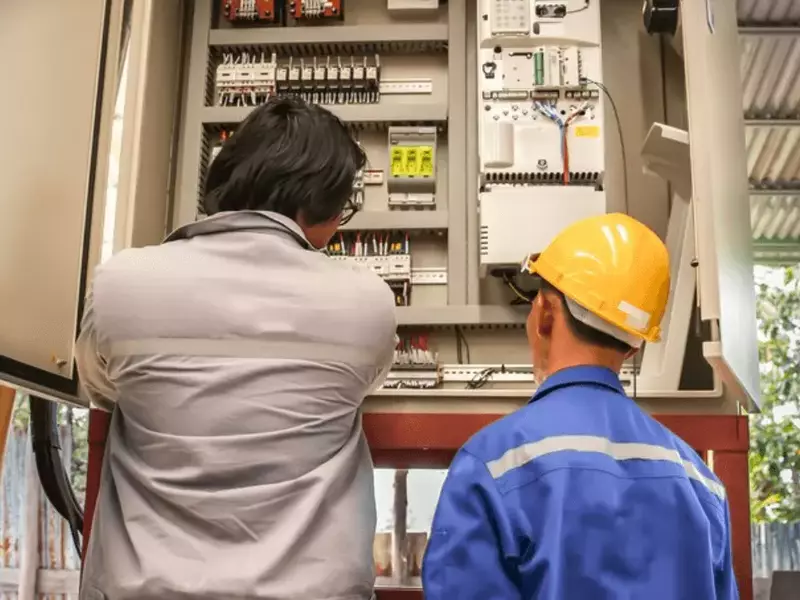

Hướng Dẫn Thiết Kế Tủ Điện Công Nghiệp, An Toàn & Chất Lượng

Tủ điện công nghiệp không chỉ là trái tim của một hệ thống điện, mà còn là bảo vệ an toàn cho các thiết bị quan trọng. Thiết kế tủ điện đòi hỏi sự chuyên nghiệp, sáng tạo và hiểu biết sâu rộng về yêu cầu cụ thể của từng dự án. Trong bài viết này, Thiết Bị Điện TTD sẽ hướng dẫn cho bạn chi tiết về các bước thiết kế tủ điện công nghiệp để tạo ra một tủ điện công nghiệp vừa an toàn, vừa hiệu quả.

Mục lục ẩn

1 Hướng dẫn thiết kế tủ điện công nghiệp bao gồm các bước sau:

1.1 Bước 1: Đánh giá yêu cầu dự án

1.2 Bước 2: Lựa chọn thiết bị phù hợp

1.3 Bước 3: Thiết kế mạch điện

1.4 Bước 4: Xác định kích thước và vật liệu

1.5 Bước 5: Tối uu hóa khả năng bảo trì

1.6 Bước 6: Kiểm tra an toàn và tuân thủ tiêu chuẩn

1.7 Bước 7: Hướng dẫn lắp đặt và vảo dưỡng

1.7.1 Hướng Dẫn Lắp Đặt:

1.7.2 Hướng Dẫn Bảo Dưỡng:

2 Kết luận

Hướng dẫn thiết kế tủ điện công nghiệp bao gồm các bước sau:

Bước 1: Đánh giá yêu cầu dự án

Trước khi bắt đầu bất kỳ thiết kế nào, quan trọng nhất là hiểu rõ yêu cầu cụ thể của dự án. Điều này bao gồm việc xác định công suất, loại nguồn điện, điều kiện môi trường và các yêu cầu an toàn cần tuân thủ. Một cuộc họp tận nơi với khách hàng để thảo luận những yêu cầu này sẽ làm cơ sở cho quá trình thiết kế.

Bước 2: Lựa chọn thiết bị phù hợp

Dựa trên yêu cầu của dự án, chọn lựa các thiết bị điện phù hợp. Điều này bao gồm bộ chia điện, bảng điều khiển, cầu dao tự động và các linh kiện khác. Lựa chọn thiết bị chất lượng cao không chỉ đảm bảo sự an toàn mà còn tối ưu hóa hiệu suất của hệ thống.

Việc lựa chọn các thiết bị điện trong quá trình thiết kế tủ điện công nghiệp không chỉ đơn thuần là chọn lựa mà còn là xây dựng nền tảng quan trọng cho sự an toàn và hiệu quả của hệ thống điện. Dưới đây là một số thiết bị quan trọng và tầm quan trọng của chúng trong quá trình này:

1. Bộ Chia Điện (Distribution Board):

Bộ chia điện là trung tâm của hệ thống, phân phối điện đến các thiết bị khác nhau. Chọn bộ chia điện chất lượng cao để đảm bảo ổn định trong việc cung cấp điện và giảm rủi ro chập cháy.
Lưu Ý: Xác định số lượng mạch cần thiết và công suất tối đa mà bộ chia điện có thể xử lý để đảm bảo nó phù hợp với yêu cầu của dự án

2. Bảng Điều Khiển (Control Panel):

Bảng điều khiển là nơi quản lý và kiểm soát các thiết bị trong hệ thống. Chọn bảng điều khiển với giao diện dễ sử dụng, đồng thời có khả năng mở rộng để tích hợp các thiết bị mới.
Lưu Ý: Đảm bảo bảng điều khiển hỗ trợ giao tiếp mạng nếu cần thiết và có tính năng bảo mật cao để ngăn chặn truy cập trái phép

3. Cầu Dao Tự Động (Automatic Transfer Switch – ATS):

ATS tự động chuyển đổi nguồn điện khi có sự cố, giúp đảm bảo liên tục và ổn định trong cung cấp điện.
Lưu Ý: Chọn ATS có thời gian chuyển đổi ngắn và khả năng chịu tải đủ để đảm bảo rằng mọi thiết bị được kích thích một cách an toàn.

4. Cảm Biến Bảo Vệ (Protective Relays):

Cảm biến bảo vệ giúp theo dõi và bảo vệ hệ thống trước các vấn đề như quá tải, ngắn mạch, và chập cháy.
Lưu Ý: Lựa chọn cảm biến bảo vệ phù hợp với yêu cầu cụ thể của dự án và kiểm tra thường xuyên để đảm bảo sự hoạt động đúng đắn.

5. Đèn Báo Trạng Thái (Indicator Lights):

Đèn báo trạng thái cung cấp thông tin trực quan về tình trạng hoạt động của hệ thống, giúp dễ dàng định vị sự cố.
Lưu Ý: Đảm bảo rằng đèn báo trạng thái có đủ sáng và dễ nhìn, đặc biệt trong điều kiện ánh sáng yếu.

6. Bộ Giám Sát Điện Áp (Voltage Monitoring Relay):

Giúp giữ cho điện áp ổn định trong phạm vi an toàn và cảnh báo khi có biến động không mong muốn.
Lưu Ý: Chọn bộ giám sát điện áp có độ chính xác cao và khả năng cảnh báo sớm để tránh hậu quả nặng nề.

Bước 3: Thiết kế mạch điện

Với thông tin về thiết bị đã chọn, tạo ra một bản thiết kế mạch điện chi tiết. Bản thiết kế này không chỉ mô tả vị trí của từng thành phần mà còn phải tuân thủ các quy tắc an toàn điện và tiêu chuẩn ngành.

Bước	Mô Tả Chi Tiết
1. Xác định nhu cầu cụ thể	Xác định các thiết bị và yêu cầu cụ thể của hệ thống.
2. Vẽ sơ đồ mạch	Vẽ sơ đồ mạch sơ bộ để hướng dẫn về cách các thiết bị kết nối.
3. Xác định dòng điện và điện áp	Xác định dòng điện và điện áp của mỗi mạch trong hệ thống.
4. Tính toán điện trở và công suất	Tính toán điện trở dây dẫn và công suất của các thiết bị.
5. Bảo vệ quá tải và ngắn mạch	Thêm bảo vệ quá tải và ngắn mạch để đảm bảo an toàn hệ thống.
6. Lựa chọn linh kiện	Chọn linh kiện từ những nhà sản xuất uy tín và chất lượng.
7. Tạo bảng mạch điện	Tạo bảng mạch điện chi tiết về vị trí và kết nối của các linh kiện.
8. Tuân thủ tiêu chuẩn và quy định	Đảm bảo rằng thiết kế tuân thủ các tiêu chuẩn và quy định.
9. Kiểm tra và đánh giá mạch điện	Kiểm tra mạch điện trên bảng mạch và đánh giá sự hoạt động.
10. Tạo hướng dẫn chi tiết	Tạo hướng dẫn chi tiết cho việc lắp đặt, kiểm tra và bảo trì.

>> Xem thêm:
Cập Nhập Mới Về Kích Thước Tiêu Chuẩn Của Vỏ Tủ Điện Công Nghiệp

Bước 4: Xác định kích thước và vật liệu

Dựa trên bản thiết kế mạch điện, xác định kích thước chính xác của tủ điện và vật liệu cần sử dụng. Lựa chọn vật liệu chất lượng cao có khả năng chống ăn mòn và chịu được điều kiện môi trường khắc nghiệt.

Bước 5: Tối uu hóa khả năng bảo trì

Một thiết kế tốt không chỉ dừng lại ở việc cung cấp điện hiệu quả mà còn tối ưu hóa khả năng bảo trì. Đảm bảo rằng mỗi thành phần có thể dễ dàng tiếp cận và thay thế, giảm thiểu thời gian dừng máy và chi phí bảo trì.

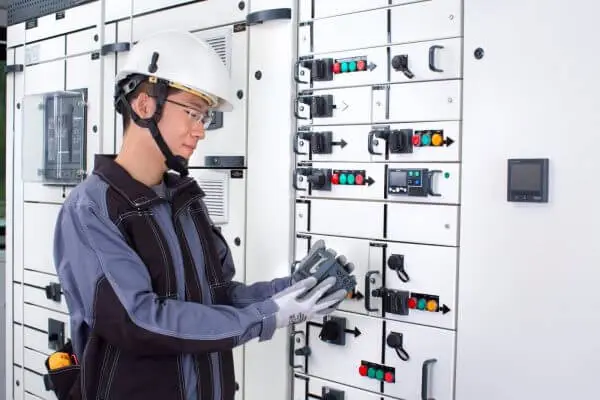

Bước 6: Kiểm tra an toàn và tuân thủ tiêu chuẩn

Trước khi đưa tủ điện vào hoạt động, thực hiện kiểm tra an toàn chi tiết. Điều này bao gồm kiểm tra độ cách điện, chống sét, và mọi khía cạnh khác liên quan đến an toàn. Đồng thời, đảm bảo rằng thiết kế tuân thủ tất cả các tiêu chuẩn và quy định ngành.

Kiểm tra an toàn và tuân thủ tiêu chuẩn là một phần quan trọng trong quá trình thiết kế tủ điện công nghiệp để đảm bảo rằng hệ thống điện hoạt động an toàn và tuân thủ mọi quy định ngành. Dưới đây là một hướng dẫn về cách thực hiện:

– Xác định tiêu chuẩn và quy định: Tìm hiểu và xác định tiêu chuẩn và quy định áp dụng cho hệ thống điện của bạn. Điều này bao gồm cả các tiêu chuẩn quốc tế và quy định an toàn ngành.
– Kiểm tra cách kết nối an toàn: Đảm bảo rằng cách kết nối của mạch điện được thiết kế và triển khai theo cách an toàn, giảm thiểu rủi ro chập cháy và nguy cơ điện giật.
– Kiểm tra bảo vệ quá tải và ngắn mạch: Kiểm tra cài đặt và hoạt động của bảo vệ quá tải và ngắn mạch để đảm bảo rằng chúng phản ứng đúng trong trường hợp sự cố.
– Kiểm tra cách bố trí linh kiện: Xác minh cách bố trí linh kiện trên bảng mạch điện, đảm bảo rằng không có sự chồng chéo và tất cả các linh kiện được đặt đúng vị trí.
– Kiểm tra các mối hàn: Kiểm tra mối hàn trong hệ thống để đảm bảo chúng được thực hiện chính xác và đảm bảo độ tin cậy của kết nối điện.

Bước 7: Hướng dẫn lắp đặt và vảo dưỡng

Cuối cùng, cung cấp một hướng dẫn chi tiết về lắp đặt và bảo dưỡng tủ điện. Điều này giúp đảm bảo rằng người sử dụng cuối cùng có thể vận hành và duy trì hệ thống một cách hiệu quả.

Hướng Dẫn Lắp Đặt:

– Chuẩn bị trước lắp đặt: Trước khi bắt đầu lắp đặt, đảm bảo rằng toàn bộ thiết bị và vật liệu đã được kiểm tra và đáp ứng đầy đủ tiêu chuẩn an toàn. Lập kế hoạch lắp đặt sao cho tất cả các bước được thực hiện theo đúng thứ tự và đảm bảo không gian làm việc an toàn.
– Kiểm tra lại bản vẽ mạch điện: Trước khi bắt đầu kết nối thiết bị, kiểm tra lại bản vẽ mạch điện để đảm bảo rằng không có sai sót và mọi kết nối đều đúng.
– Lắp đặt theo quy tắc an toàn: Đảm bảo rằng việc lắp đặt tuân thủ các quy tắc an toàn, bao gồm cách kết nối chống cháy nổ và cách cách cách ly điện.
– Kiểm tra điện trở đất: Kiểm tra độ chống điện trở đất để đảm bảo rằng hệ thống được liên kết chặt chẽ với đất và có khả năng phản ứng nhanh chóng đối với sự cố.
– Kết thúc lắp đặt bằng kiểm tra toàn diện: Trước khi đưa hệ thống vào vận hành, thực hiện một kiểm tra toàn diện để đảm bảo mọi thành phần hoạt động đúng cách và không có lỗi.

Hướng Dẫn Bảo Dưỡng:

– Lập kế hoạch bảo dưỡng định kỳ: Xác định lịch trình bảo dưỡng định kỳ để kiểm tra và bảo trì hệ thống điện. Điều này bao gồm việc kiểm tra và làm mới các linh kiện có thể hỏng.
– Kiểm tra các kết nối điện: Thực hiện kiểm tra định kỳ các kết nối điện, đảm bảo rằng chúng không bị oxi hóa hoặc nứt, và thực hiện sửa chữa khi cần thiết.
– Đảm bảo các bộ phận cơ học hoạt động đúng cách: Kiểm tra bộ cơ học của tủ điện, như cửa ra vào và các cơ cấu khác, để đảm bảo chúng hoạt động mượt mà và không gặp vấn đề.
– Kiểm tra bảo dưỡng đèn báo trạng thái và cảm biến: Kiểm tra và thay thế đèn báo trạng thái khi chúng giảm độ sáng. Đồng thời, kiểm tra cảm biến bảo vệ để đảm bảo chúng hoạt động đúng cách.
– Kiểm tra hệ thống điều khiển: Kiểm tra chính xác của hệ thống điều khiển, đảm bảo rằng các cài đặt và biểu đồ làm việc đúng như kế hoạch.
– Hướng dẫn sửa chữa khẩn cấp: Cung cấp hướng dẫn chi tiết về cách xử lý sự cố khẩn cấp, bao gồm cách kiểm tra và sửa chữa các vấn đề thường gặp mà không gây nguy hiểm.

Hướng dẫn lắp đặt và bảo dưỡng là bước quan trọng để đảm bảo rằng hệ thống điện công nghiệp hoạt động ổn định và an toàn lâu dài. Bằng việc thực hiện đúng các quy trình này, bạn sẽ giữ cho tủ điện của mình luôn trong tình trạng tốt nhất và giảm thiểu rủi ro sự cố.

Kết luận

Thiết kế tủ điện công nghiệp là một quá trình phức tạp đòi hỏi sự chuyên nghiệp và kỹ thuật. Thiết Bị Điện TTD sẽ hướng dẫn bạn các bước để thiết kế tủ điện công nghiệp có thể đảm bảo rằng mọi hệ thống điện công nghiệp sẽ hoạt động an toàn và hiệu quả, đáp ứng mọi yêu cầu của khách hàng. Hãy để chúng tôi giúp bạn xây dựng nền tảng điện cho sự thành công của dự án của bạn!
